特點
具調整壓力、減壓、快速開啟閥門等功能
閥體壓力等級16K設計，材質採用青銅鑄件
產品設計及生產依據CNS 13579
符合消防水帶用快速接頭CNS 10206
可依現場消防配管左、右、後、下方任意配置
可靠的自力式液壓控制
關閉時緊密、可靠的密封
精確設定出口最大壓力，保護後端水帶管線
特點
具調整壓力、減壓、快速開啟閥門等功能
閥體壓力等級16K設計，材質採用青銅鑄件
產品設計及生產依據CNS 13579
符合消防水帶用快速接頭CNS 10206
可依現場消防配管左、右、後、下方任意配置
可靠的自力式液壓控制
關閉時緊密、可靠的密封
精確設定出口最大壓力，保護後端水帶管線
ZS-0318型 快速釋放可調壓式太平龍頭，可快速開啟與關閉，在栓箱內即可調整壓力，附判讀壓力錶，可有效精準控制消防栓放水壓力及流量。
依據「各類場所消防安全設備設置標準」，室內消防栓瞄子放水壓力超過7 kg/cm2，或室外消防栓瞄子放水壓力超過6 kg/cm2時，應採取有效之減壓措施。

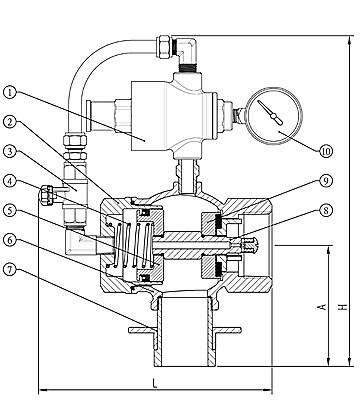

閥門材質
|
序號 |
名稱 |
材質 |
|
1 |
減壓器 |
鑄銅 |
|
2 |
活塞缸 |
鑄銅 |
|
3 |
球閥 |
黃銅 |
|
4 |
彈簧 |
不銹鋼 |
|
5 |
活塞 |
黃銅 / 鑄銅 |
|
6 |
本體 |
鑄銅 |
|
7 |
快速接頭組 |
鑄銅 |
|
8 |
芯桿 |
黃銅 |
|
9 |
閥蓋 |
黃銅 / 鑄銅 |
|
10 |
壓力錶 |
– |
|
|
橡膠件 |
NBR |
|
SIZE |
L (mm) |
H (mm) |
A (mm) |
PT |
|
DN40 |
175 |
240 |
86 |
1-1/2” |
|
DN65 |
215 |
286 |
118 |
2-1/2” |
注意：
※安裝閥門時，強烈要求預留足夠空間以便日後之維護工作。閥門前段請務必安裝過濾器，以免異物堵塞閥門影響閥門動作。
※寶閥公司保留不經事先通知及對其閥門型號、尺寸逕行更改之權利！
※如製作設計圖、安裝圖或施工圖等，請務必取得本公司簽署確認之CAD圖稿，否則如有發生錯誤情況，請恕本公司無法負責！
閥門尺寸：1-1/2”(DN40)、2-1/2”(DN65) PT內牙
工作原理

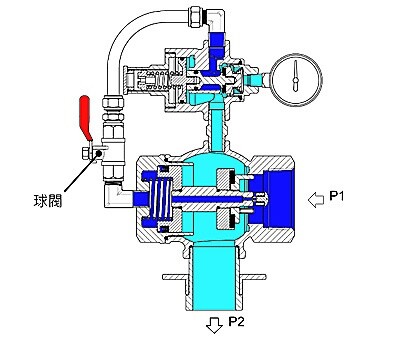

當球閥開啟時，下游P2壓力低於減壓器設定壓力或消防瞄子全開使用時，減壓器會開啟。使活塞上方內的P1壓力無法儲存，主閥被P1壓力推開放水。

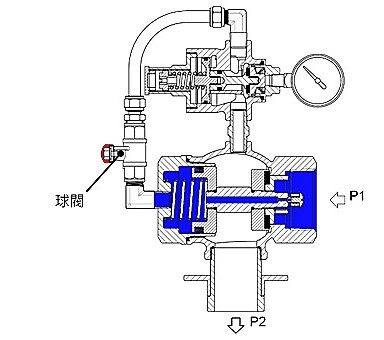

下游P2壓力高於設定壓力、消防瞄子全閉，或球閥關閉時，活塞上方內的P1壓力推力作用，使主閥處於關閉止水狀態。
