自動釋氣閥 UPVC

自動釋氣閥 UPVC

 特點

  • 自動釋氣閥可將水中的空氣迅速排除



 特點

  • 自動釋氣閥可將水中的空氣迅速排除



自動釋氣閥 UPVC

80-00 自動釋氣閥 可將水管內空氣排出,減少空氣造成的噪音、震動,維持控制閥穩定性、提高設備效率及有效抑制水鏽生成。

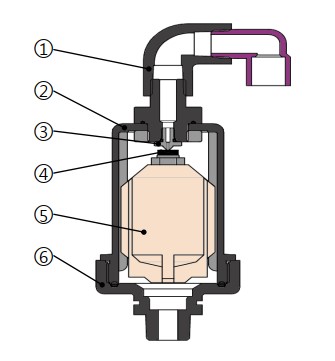

結構材質

No.

零件名稱

材質

1

彎頭

UPVC

2

上本體

UPVC

3

氣嘴

不鏽鋼 / 塑鋼

4

排氣塞

VITON

5

浮球

發泡聚丙烯

6

下本體

UPVC

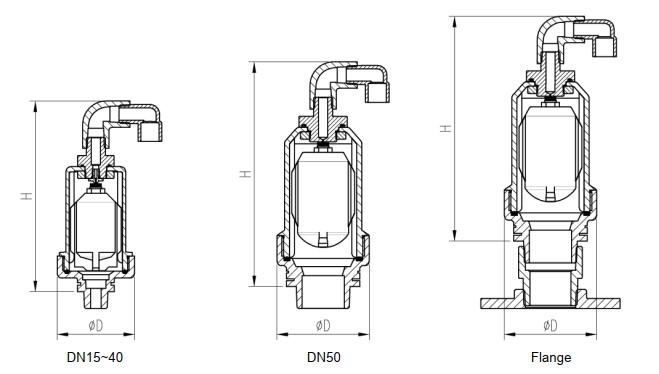

外形尺寸




閥門尺寸

D (mm)

H (mm)

螺紋口

(PT)

法蘭口

(150LB FF)

DN15

85

210

1/2″

1/2″

DN20

85

210

3/4″

3/4″

DN25

85

210

1″

1″

DN32

85

210

1-1/4″

1-1/4″

DN40

85

210

1-1/2″

1-1/2″

DN50

102

250

2″

2″

注意:排氣閥應垂直安裝在管道系統的高處位置





注意:

※安裝閥門時,強烈要求預留足夠空間以便日後之維護工作。閥門前段請務必安裝過濾器,以免異物堵塞閥門影響閥門動作。

※寶閥公司保留不經事先通知及對其閥門型號、尺寸逕行更改之權利!

※如製作設計圖、安裝圖或施工圖等,請務必取得本公司簽署確認之CAD圖稿,否則如有發生錯誤情況,請恕本公司無法負責!


閥門規格

閥門尺寸:DN15~DN50

最大工作壓力:7 bar

最大工作溫度:100℃


下載

80-00 自動釋氣閥 UPVC 目錄
