精密铸造不鏽钢阀体
半流量牙口式
AISI 304(CF8)、316(CF8M)
1000PSI W.O.G
可附锁
特点
精密铸造不鏽钢阀体
半流量牙口式
AISI 304(CF8)、316(CF8M)
1000PSI W.O.G
可附锁

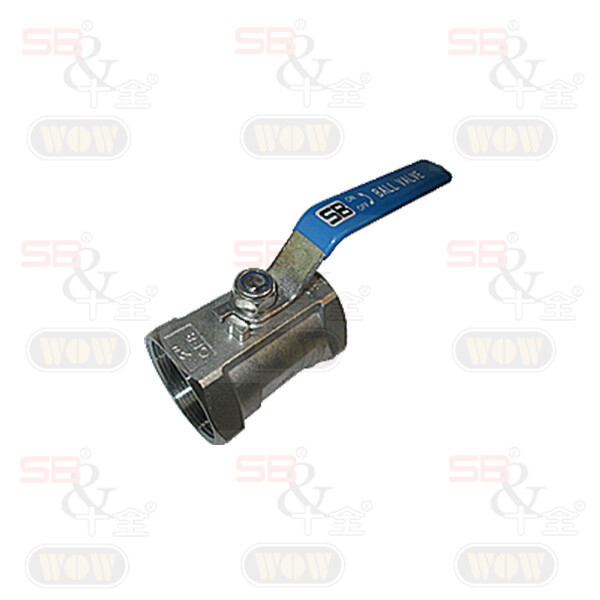

OS0611 单片式球塞阀
|
No. |
零件名称 |
材质 |
|
1 |
芯杆 |
不锈钢 316 / 304 |
|
2 |
芯杆螺母 |
不锈钢 304 |
|
3 |
芯杆垫圈 |
不锈钢 304 |
|
4 |
手把 |
不锈钢 304 |
|
5 |
手把套 |
塑胶 |
|
6 |
垫片 |
不锈钢 304 |
|
7 |
芯杆垫圈 |
聚四氟乙烯 |
|
8 |
止推垫圈 |
聚四氟乙烯 |
|
9 |
球 |
不锈钢 316 / 304 |
|
10 |
座 |
聚四氟乙烯 |
|
11 |
阀体 |
不锈钢 316 / 304 |
|
12 |
扭紧的部分 |
不锈钢 316 / 304 |

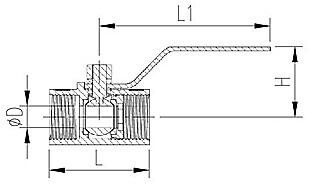

外形尺寸
|
SIZE |
D (mm) |
L (mm) |
H (mm) |
L1 (mm) |
|
1/4” |
7 |
39 |
26 |
68 |
|
3/8” |
7 |
45 |
31 |
77 |
|
1/2” |
9.2 |
50 |
44 |
85 |
|
3/4” |
12.5 |
60 |
46 |
85 |
|
1” |
15 |
73 |
54 |
103 |
|
1-1/4” |
20 |
78 |
58 |
103 |
|
1-1/2” |
25 |
90 |
66 |
125 |
|
2” |
32 |
100 |
72 |
125 |
注意：
※安装阀门时，强烈要求预留足够空间以便日后之维护工作。阀门前段请务必安装过滤器，以免异物堵塞阀门影响阀门动作。
※宝阀公司保留不经事先通知及对其阀门型号、尺寸迳行更改之权利！
※如製作设计图、安装图或施工图等，请务必取得本公司签署确认之CAD图稿，否则如有發生错误情况，请恕本公司无法负责！
