特点
防止槽体过压爆裂或真空收缩之保护装置
槽体内气体容积变大时，对外呼出气体；当气体容积缩小时，对外吸入空气
可与阻火器串联阻绝火点
特点
防止槽体过压爆裂或真空收缩之保护装置
槽体内气体容积变大时，对外呼出气体；当气体容积缩小时，对外吸入空气
可与阻火器串联阻绝火点
91 呼吸阀安装于桶槽顶部，防止桶槽因内储流体增减或外部温度变化，导致槽内气体体积及压力变化造成槽体损害之保护装置。呼吸阀在槽体内气体容积膨胀变大时，对外呼出气体；当气体容积收缩变小时，对外吸入空气，以保护槽体过压力爆裂或真空收缩。可与阻火器串联阻绝火点。
功能型式
结构材质
|
No. |
零件名称 |
材质 |
|
1 |
上盖 |
不鏽钢 |
|
2 |
芯杆 |
不鏽钢 / 四氟 |
|
3 |
阀盘 |
不鏽钢 / 四氟 |
|
4 |
阀体 |
不鏽钢 |
|
5 |
防雨盖 |
不鏽钢 |
|
6 |
滤网 |
不鏽钢 |
|
公称口径DN(mm) |
W |
H |
|
50 |
255 |
330 |
|
80 |
337 |
402 |
|
100 |
385 |
450 |
|
150 & 200 |
470 |
574 |
|
250 & 300 |
620 |
850 |
注意：
※安装阀门时，强烈要求预留足够空间以便日后之维护工作。阀门前段请务必安装过滤器，以免异物堵塞阀门影响阀门动作。
※宝阀公司保留不经事先通知及对其阀门型号、尺寸迳行更改之权利！
※如製作设计图、安装图或施工图等，请务必取得本公司签署确认之CAD图稿，否则如有發生错误情况，请恕本公司无法负责！
订购请註明
1、阀门型号、尺寸
2、流体
3、设定正压/负压
4、需求排量/吸量
5、排放温度
6、连接形式
7、其他配件
选配
阻火器 (Flame Arrester)，又称火焰捕捉器，内有阻火滤芯，功能是阻止管路上的火焰传播。
分为末端型 (End-of-Line)及管线上型 (In-Line)两种，各有防爆型 (Detonation)与防燃型 (Deflagration)。
|
等级 |
MESG最大安全间距(mm) |
|
IIA |
≧0.9 |
|
IIB |
0.9~0.5 |
|
IIC |
<0.5 |

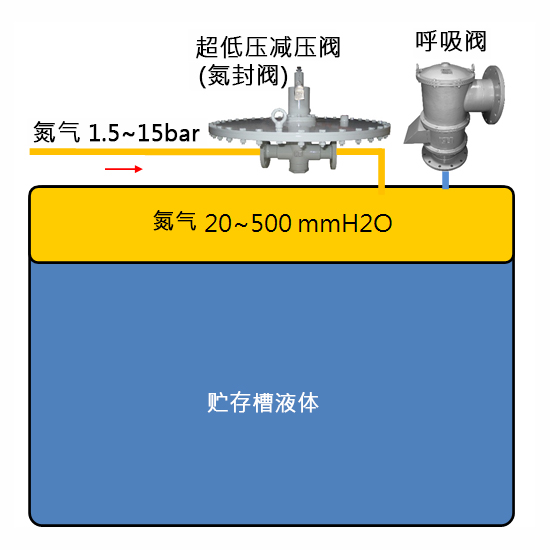

氮封阀(超低压减压阀)
氮封 TANK BLANKETING SYSTEM
1.避免贮存槽因空气(潮湿)进入腐蚀或储存的液体氧化降解。
2.减少爆炸的危险，用惰性气体稀释槽中的氧气。
3.保护环境免于气体直接排放到大气中。
4.防止贮存槽因极端真空条件而爆裂。
