特点
多功能阀可在同一阀体上实现多种功能。它可作为无声逆止阀使用，还可作为截断阀使用，除此之外，它还可以实现流量调整的功能，阀门还预留了两个测试调整用的接续口
阀门採用独特的V型截流塞，使得阀门拥有良好的可调节性能
可水平或者垂直安装，可拆卸式上盖设计，易于管线上维修
多功能阀综合了碟阀、无声逆止阀及测量阀等多种功能于一身。使用多功能阀可以使您缩短安装时间、缩小安装空间、节省安装、硬体、人工成本等
特点
多功能阀可在同一阀体上实现多种功能。它可作为无声逆止阀使用，还可作为截断阀使用，除此之外，它还可以实现流量调整的功能，阀门还预留了两个测试调整用的接续口
阀门採用独特的V型截流塞，使得阀门拥有良好的可调节性能
可水平或者垂直安装，可拆卸式上盖设计，易于管线上维修
多功能阀综合了碟阀、无声逆止阀及测量阀等多种功能于一身。使用多功能阀可以使您缩短安装时间、缩小安装空间、节省安装、硬体、人工成本等

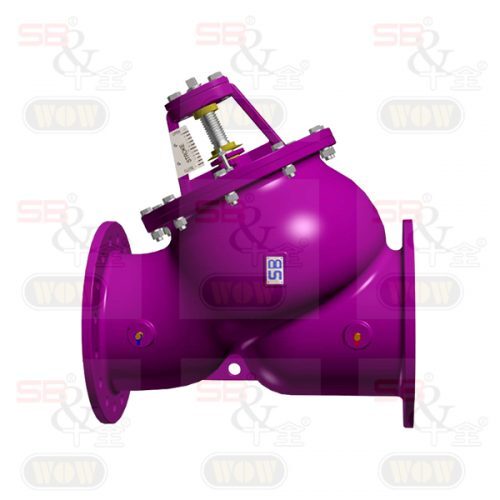

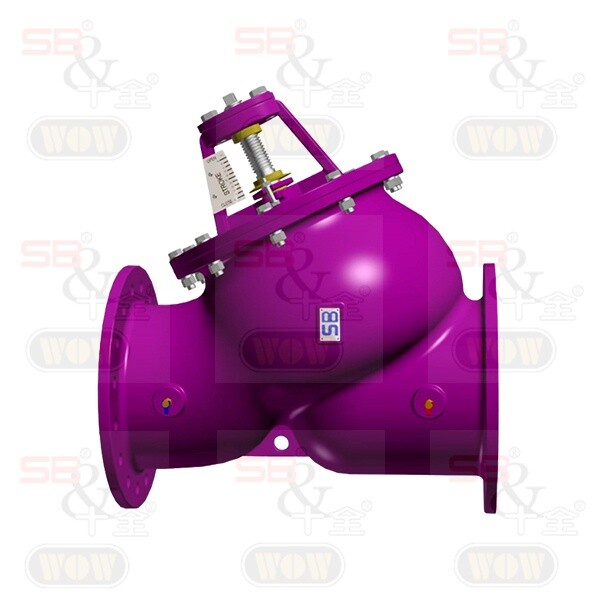

52 多功能阀
功能相当于: 1.闸阀/蝶阀、2.无声逆止阀、3.测量阀、4.调节水量

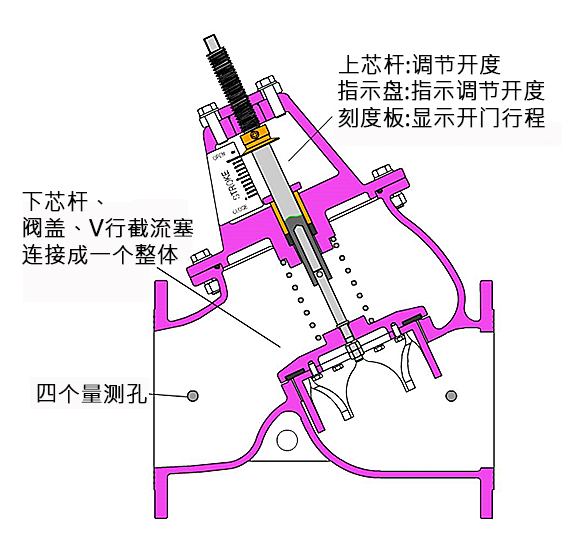

结构材质
|
零件 |
材质 |
|
阀体 |
球墨铸铁 |
|
上盖 |
球墨铸铁 |
|
芯杆 |
不锈钢 |
|
阀盖 |
球墨铸铁 |
|
弹簧 |
不锈钢 |
|
尺寸Size |
A(mm) |
B(mm) |
Weight(kg) |
|
2″ (Tr) |
185 |
180 |
6 |
|
2″ |
205 |
240 |
12 |
|
2.5″ |
229 |
255 |
15 |
|
3″ |
250 |
255 |
24 |
|
4″ |
320 |
325 |
43 |
|
5″ |
370 |
355 |
62 |
|
6″ |
415 |
385 |
85 |
|
8″ |
500 |
545 |
150 |
|
10″ |
605 |
595 |
220 |
|
12″ |
725 |
655 |
370 |
|
14″ |
733 |
715 |
385 |
|
16″ |
990 |
970 |
450 |
|
18″ |
1000 |
1020 |
550 |
|
20″ |
1100 |
1110 |
680 |
※表中的尺寸、过流面积及重量为近似值
注意：
※安装阀门时，强烈要求预留足够空间以便日后之维护工作。阀门前段请务必安装过滤器，以免异物堵塞阀门影响阀门动作。
※宝阀公司保留不经事先通知及对其阀门型号、尺寸迳行更改之权利！
※如製作设计图、安装图或施工图等，请务必取得本公司签署确认之CAD图稿，否则如有發生错误情况，请恕本公司无法负责！
|
类型 |
10K / 150LB / PN10 |
16K / PN16 |
|
工作压力 |
10 bar |
16 bar |
|
工作温度 |
-10~100 ℃ |
-10~100 ℃ |
●测试接续口为PT 1/4″

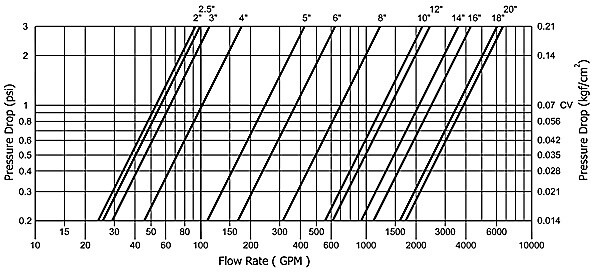

压力损失曲线

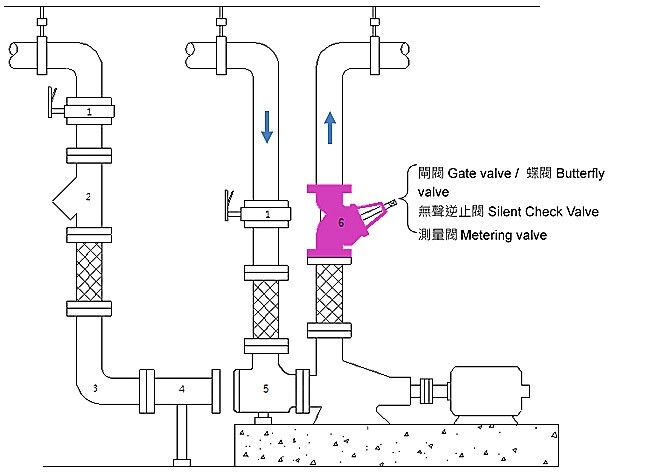

应用范例
