特点
阀门利用管线的压力工作
阀门的开启速度与关闭速度可单独调整
电磁控制开关可以手动操作
特点
阀门利用管线的压力工作
阀门的开启速度与关闭速度可单独调整
电磁控制开关可以手动操作
41-07B 型泵浦控制阀，是一种安装在泵浦出口端的，由导向配管控制的阀门，用来消除泵浦在啓动及停机时，所産生对管路的冲击。
泵浦刚啓动时，泵浦控制阀处于关闭状态，啓动后，电磁控制开关通电，于是阀门缓慢地打开，管路中的压力也缓慢升高，直到达到泵浦的工作扬程。
当泵浦接到停机的信号，电磁控制开关断电，于是阀门开始缓慢地关闭，管路中的流量也渐渐减少，而此时泵浦仍继续运转。当阀门完全关闭后，装在阀门上的限位开关，与泵浦形成一种电子互锁关係，取消了泵浦的啓动命令，于是泵浦停机。
配管示意
配件列表
| 序号 | 名称 |
| 1、10 |
逆止阀 |
| 2、9 |
球阀 |
| 3、8 |
过滤器 |
| 4 |
开启速度控制阀 |
| 5 |
电磁控制开关 |
| 6 |
关闭速度控制阀 |
| 7 |
限位开关 |
|
阀门尺寸 |
50牙口 |
50 |
65 |
80 |
100 |
125 |
|
L (mm) |
184 |
205 |
229 |
250 |
320 |
370 |
|
H (mm) |
123 | 155 | 182 | 186 | 242 |
276 |
|
重量 (kg) |
6 |
11 |
13 |
22 |
37 |
46 |
|
阀门尺寸 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L (mm) |
415 |
500 |
605 |
725 |
733 |
990 |
|
H (mm) |
308 | 418 | 488 | 572 | 598 |
815 |
|
重量 (kg) |
75 |
125 |
217 |
370 |
380 |
846 |
注意：
※安装阀门时，强烈要求预留足够空间以便日后之维护工作。阀门前段请务必安装过滤器，以免异物堵塞阀门影响阀门动作。
※宝阀公司保留不经事先通知及对其阀门型号、尺寸迳行更改之权利！
※如製作设计图、安装图或施工图等，请务必取得本公司签署确认之CAD图稿，否则如有發生错误情况，请恕本公司无法负责！
阀门规格
阀门尺寸：DN50~DN400法兰连接 , DN50 牙口连接
法兰规格：10K、16K、PN16、150LB
温度范围：0℃~100℃，水
※如需DN450以上，可接单生产
阀门材质
阀体：球墨铸铁 / 不鏽钢
配管件：铜 / 不鏽钢
紧固件及弹簧：碳钢 / 不鏽钢
隔膜：NBR / EPDM
芯杆：不鏽钢
订购时请提供以下资料
1、阀门型号
2、阀门尺寸
3、压力等级
4、接口形式
5、其他配件
6、工作压力
7、使用电压

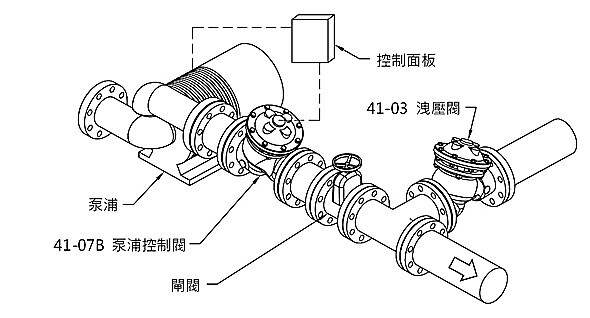

应用范例
