特点
特点

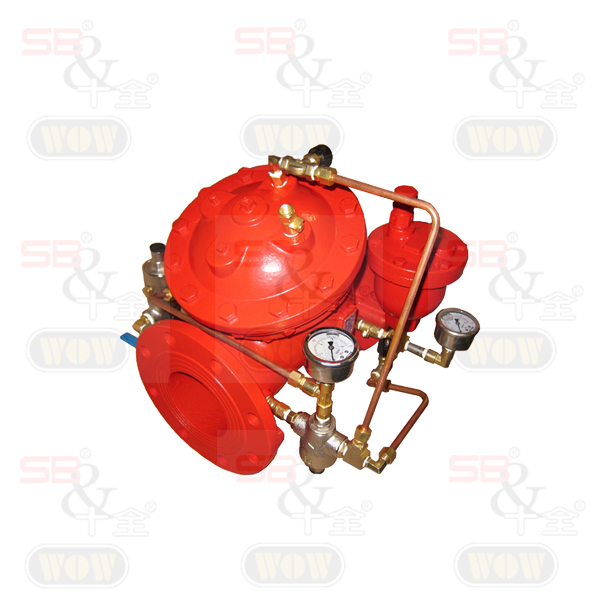

41-02R 型中继调压阀能自动把输入端的高压，减弱到稳定的低压输出，不因输入压力或流速的变化，使中继泵浦有稳定且充足的供水。
压力调整器能把输出压力保持在设定范围内；洩压器能将突来的高压释放，维持稳定的压力；呼气阀组只让管内空气排出，而不会使空气吸进管内，稳定水流且防止泵浦被气蚀。
安装于消防中继帮浦吸入端，配合帮浦扬程于最小压力时达到所需之最大流量，控压稳定不会因出口端影响而导致压力上升破坏管线。

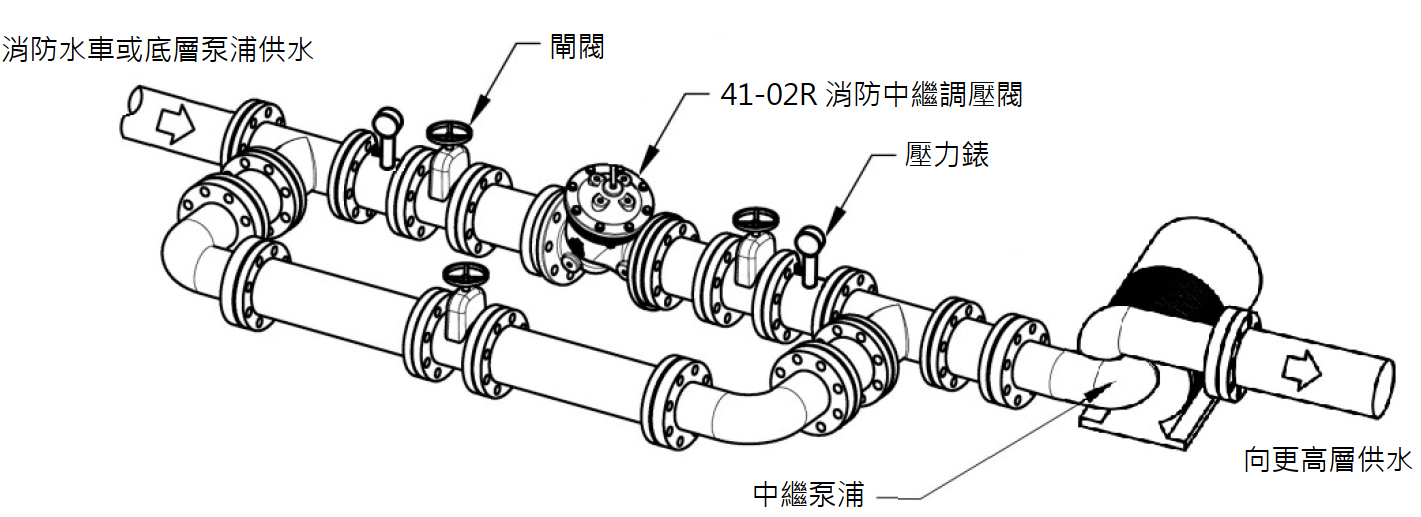

配管示意

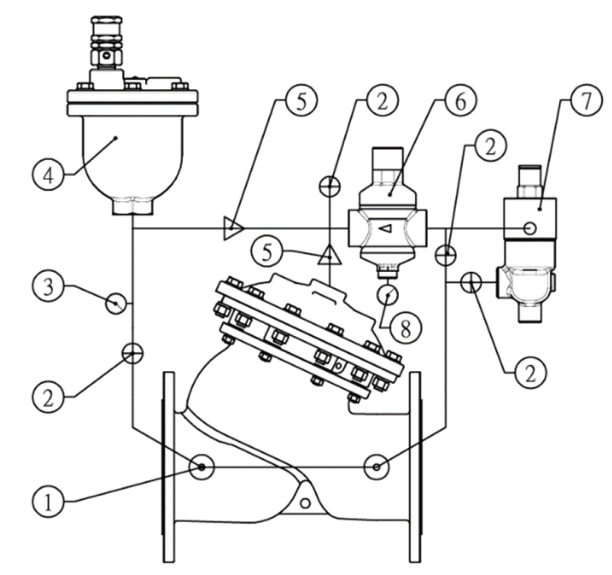

配件列表
| 序号 | 名称 |
| 1 |
过滤器 |
| 2 |
球阀 |
| 3 |
⼀次侧压力錶 |
| 4 |
呼气阀组 |
| 5 |
针阀/球阀 |
| 6 |
压力调整器 |
| 7 |
洩压器 |
| 8 |
二次侧压力錶 |
|
阀门尺寸 DN |
50 牙口 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L (mm) |
184 |
205 |
229 |
250 |
320 |
370 |
415 |
500 |
605 |
725 |
733 |
990 |
|
H (mm) |
123 |
155 |
182 |
186 |
242 |
276 |
308 |
418 |
488 |
572 |
598 |
866 |
|
重量 (kg) |
6 |
11 |
13 |
22 |
37 |
46 |
75 |
125 |
217 |
370 |
380 |
846 |
注意：
※安装阀门时，强烈要求预留足够空间以便日后之维护工作。阀门前段请务必安装过滤器，以免异物堵塞阀门影响阀门动作。
※宝阀公司保留不经事先通知及对其阀门型号、尺寸迳行更改之权利！
※如製作设计图、安装图或施工图等，请务必取得本公司签署确认之CAD图稿，否则如有發生错误情况，请恕本公司无法负责！
阀门规格
阀门尺寸：DN50~DN400 法兰连接，DN50 牙口连接
法兰规格：10K、16K、PN16、150LB
温度范围：0℃~100℃，水
※如需 DN450 以上，可接单生产
阀门材质
阀体：球墨铸铁 / 不鏽钢
配管件：铜 / 不鏽钢
紧固件及弹簧：碳钢 / 不鏽钢
隔膜：NBR / EPDM
芯杆：不鏽钢
Pilot系统规格
调压范围：1~4 bar、3~9 bar、7~16 bar
温度范围：0℃~100℃，水
材质：铜/不鏽钢
订购时请提供以下资料
1、阀门型号
