5110 浮球取水头

雨水回收系统中，储存在池中的雨水，最佳的水质位于液面下方 10~15 公分处。
浮球取水头依此根据，设计不鏽钢浮球吊着过滤网取水口，组成为可随着液面上下，保持取水位置在液面下 10~15 公分的活动组件。确保不会吸到水表层浮游物及油质，也不会吸到池底沉淀物。

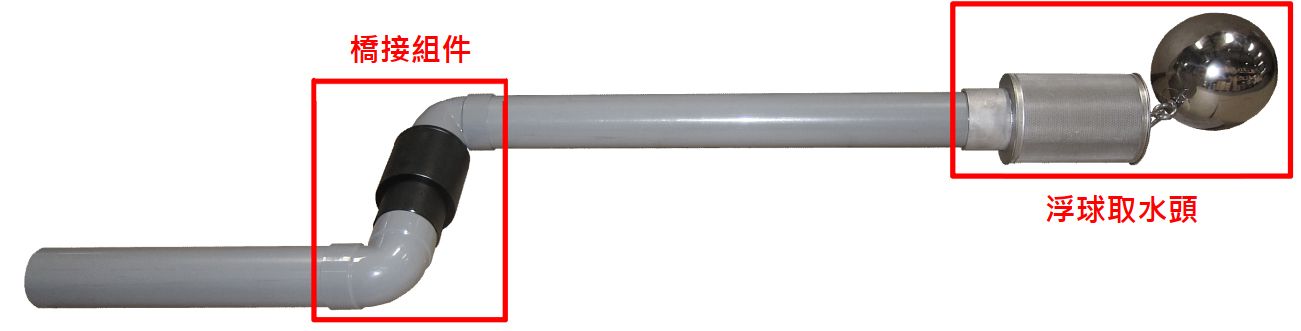

组装完成图

产品内容：1. 浮球取水头、2. 桥接组件

*** 衔接用塑胶管部分，由施工单位依据现场状况自行配置***

规格

尺寸

 ※产品仅浮球取水头及桥接组件，图中的 2 截直管需依现场空间自行装配

注意：

※安装阀门时，强烈要求预留足够空间以便日后之维护工作。阀门前段请务必安装过滤器，以免异物堵塞阀门影响阀门动作。

※宝阀公司保留不经事先通知及对其阀门型号、尺寸迳行更改之权利！

※如製作设计图、安装图或施工图等，请务必取得本公司签署确认之CAD图稿，否则如有發生错误情况，请恕本公司无法负责！

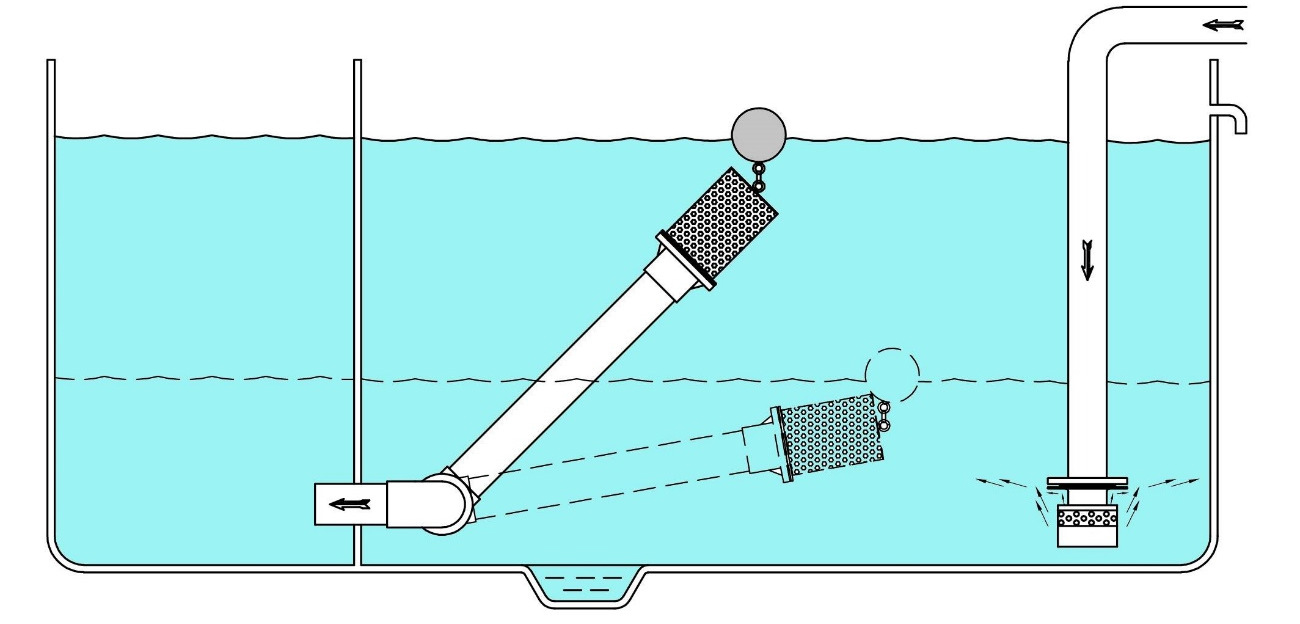

应用示意图

下载

5110 浮球取水头目录
